Rotary Vibrating Screen

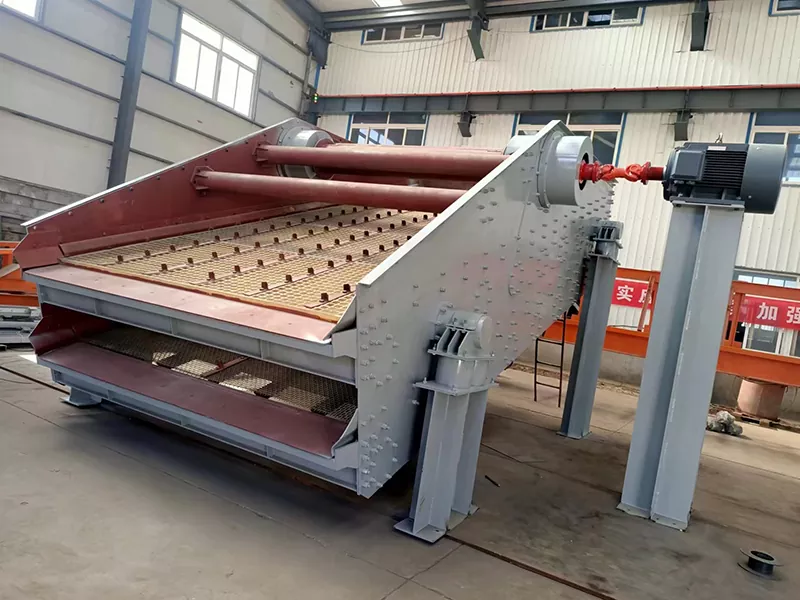

Ya rund vibrerande skärm

EPIC är en av de berömda Kinas roterande vibrerande skärmtillverkare och leverantör. Vår fabrik är specialiserad på tillverkning av roterande vibrerande skärm. Varje begäran från kunderna svaras inom 24 timmar. YA -serien Cirkulär vibrerande skärm Den cirkulära vibrerande skärmen består huvudsakligen av en skärmbox, ett skärmnät, en vibrator och en vibrationsdämpande fjäder. Vibratorn är installerad på sidoplattan på skärmlådan och drivs av motorn genom en V-bälte för att generera centrifugal tröghetskraft, vilket tvingar skärmboxen att vibrera. Den vibrerande kroppen, dvs skärmboxen, rör sig i en ungefärlig cirkulär rörelsebana. Under denna period faller material som är mindre än skärmhålets diameter genom skärmhålet till det nedre skiktet och blir skärmunderstorlek, och material som är större än skärmhålets diameter släpps ut från urladdningsporten efter kontinuerlig hopprörelse, och slutligen är skärmarbetet slutfört.

Fördelar och egenskaper

1. Block excentriciteten används som den spännande kraften och den spännande kraften är stark.

2. Skärmstrålen och skärmboxen är anslutna med höghållfast bultar utan svetsning.

3. Skärmmaskinen har en enkel struktur och är enkel och snabb att underhålla.

4. Däckkopplingen används, som är flexibel och går smidigt.

5. Den lilla amplituden, högfrekvensen och den stora lutningsstrukturen gör att maskinen har hög screeningeffektivitet, maximal bearbetning, lång livslängd, låg kraftförbrukning och lågt brus.

Arbetsprincip

Den cirkulära vibrerande skärmmaskinen består huvudsakligen av en skärmbox, ett skärmnät, en vibrator, en vibrationsdämpande fjäderanordning, ett chassi, etc. Amplituden justeras av en cylindrisk excentrisk axel exciter och ett excentriskt block. Vibratorn är installerad på sidoplattan på skärmlådan och drivs att rotera av motorn genom en V-bälte för att generera centrifugal tröghetskraft, vilket tvingar skärmboxen att vibrera. Sidplattan på skärmmaskinen är tillverkad av högkvalitativa stålplattor, och sidplattan är ansluten till tvärbalk och basen på exciteren med höghållfast bultar eller ringspårnitar. Vibratorn är installerad på sidoplattan på skärmlådan och drivs att rotera av motorn genom en koppling för att generera centrifugal tröghetskraft, vilket tvingar skärmen att vibrera.

Den vibrerande skärmen ska startas när det inte finns något material på skärmytan, och det är bäst att undvika att starta maskinen med material. Skärmaskinen kan bara matas efter att den går smidigt. Utfodring bör stoppas innan man stannar och maskinen ska stoppas efter att ytmaterialet har tagits bort. Driften av skärmmaskinen bör observeras ofta under arbetet. Om onormal rörelse eller onormalt ljud finns, bör maskinen stoppas och kontrolleras i tid för att ta reda på orsaken och eliminera felet.

Produktparameter

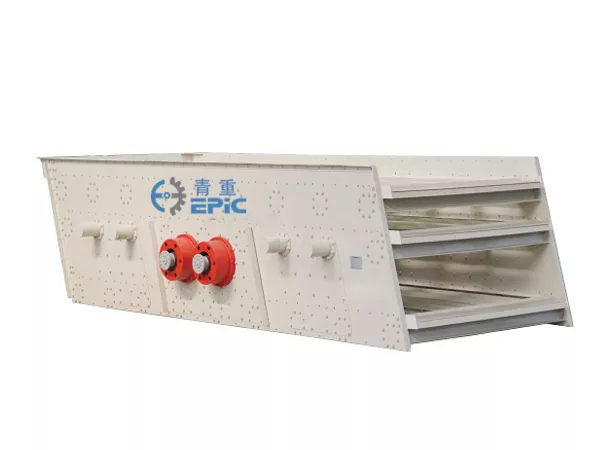

YKR Series Circular Vibrating Screen

YKR Series Circular Vibrating Screen är en ny typ av vibrerande skärm med cirkulär vibration, flera lager och hög effektivitet. Den cirkulära vibrerande skärmen antar en förenklad excentrisk axel exciter och ett excentriskt block för att justera amplituden. Materialskärmen har en lång flödeslinje och flera screeningspecifikationer. Den har egenskaperna hos tillförlitlig struktur, stark excitationskraft, hög screeningeffektivitet, låg vibrationsbuller, hållbarhet, bekvämt underhåll och säker användning. Denna vibrerande skärm används allmänt i olika screeningförhållanden som sten, metallurgi, metallbrytning och kol. Den allmänna foderpartikelstorleken för YKH-H-serien är <300 mm och klassificeringspartikelstorleken är 2 ~ 150 mm. Den allmänna foderpartikelstorleken för YKR-SK-serien är ≤250 mm och klassificeringspartikelstorleken är 2 ~ 76 mm. Skärmen kan väljas från metallvävd skärm, gummi skärm eller polyuretanskärm etc.

Strukturella funktioner:

1. Denna serie vibrerande skärmar är uppdelade i enskikts- och dubbelskiktsstrukturer;

2. Frekvensen, amplituden och skärmytan för den vibrerande skärmen kan justeras;

3. Den vibrerande skärmen antar en block excentrisk extern vibratorstruktur;

4. Under serialiseringsprocessen beaktade den vibrerande skärmen fullt ut de specifika förhållandena i mitt land och kraven för generalisering, standardisering och serialisering av olika komponenter på vibrerande skärm och antog en serie avancerade tekniker

Produktparameter
